橡膠行業的生產過程始終伴隨著高溫化學反應和劇烈的能量轉換，從煉膠的輥筒冷卻，到硫化的溫度控制，再到制品成型的定型降溫，每一個環節的溫度穩定性都直接影響橡膠制品的物理性能、使用壽命和外觀質量。冷水機作為關鍵溫控設備，需在接觸橡膠助劑、硫化劑等腐蝕性介質的環境中，提供精準的溫度控制（±1℃），同時具備耐高溫沖擊、抗磨損和連續運行的特性。橡膠用冷水機的選型與運行，是平衡生產效率、產品質量與設備維護成本的核心環節，更是提升橡膠制品市場競爭力的重要支撐。

一、橡膠行業對冷水機的核心要求

（一）精準溫控與硫化穩定性

橡膠硫化的化學過程對溫度變化極為敏感：

? 輪胎硫化模具需維持 150±0.5℃，溫度波動超過 1℃會導致硫化程度不均（硬度偏差≥3 Shore A），影響輪胎耐磨性；

? 密煉機的轉子和機筒需分區控溫（精度 ±2℃），溫度過高會導致膠料提前硫化（焦燒時間縮短≥2 分鐘）；

? 橡膠擠出機的機頭模具需控制在 80±1℃，溫差過大會導致制品尺寸偏差（≥2%），產生氣泡或裂紋。

某輪胎廠因冷水機溫控波動（±1.5℃），導致一批次輪胎硫化不均勻，耐磨性能下降 15%，退貨損失達 300 萬元。

（二）耐介質腐蝕與防污染能力

橡膠生產的復雜介質環境對設備材質提出挑戰：

? 接觸橡膠助劑（如氧化鋅、硬脂酸）的冷卻系統需耐受弱酸性腐蝕（pH 5-6），年腐蝕速率需≤0.1mm；

? 硫化過程中釋放的硫化氫（H?S）氣體易導致金屬部件腐蝕，與介質接觸部件需采用耐硫材質；

? 橡膠粉塵（粒徑 10-100μm）和炭黑顆粒易進入冷卻系統，堵塞細小流道（如硫化模具的冷卻孔直徑 3-5mm）。

某橡膠制品廠因冷卻管道被炭黑堵塞，導致硫化模具冷卻不均，制品合格率從 95% 降至 82%。

（三）耐高溫沖擊與連續運行保障

橡膠生產的高溫特性要求設備具備特殊性能：

? 需耐受頻繁的溫度沖擊（從常溫升至 150℃再降至 50℃，每天循環 50 次以上），部件熱疲勞壽命≥10000 次；

? 支持 24 小時連續運行（MTBF≥8000 小時），平均維修時間≤1 小時，避免生產線中斷（損失≥2 萬元 / 小時）；

? 具備負荷調節能力（40%-100%），匹配密煉機、硫化機的間歇式工作模式（如裝料、卸料期間自動降載）。

二、不同橡膠工藝的定制化冷卻方案

（一）煉膠與混煉：設備冷卻與膠料質量

1. 密煉機冷卻

某輪胎廠采用該方案后，膠料焦燒率從 3% 降至 0.5%，混煉均勻度提升 10%。

? 核心挑戰：密煉機（容量 50-500L）在煉膠過程中因剪切摩擦生熱，轉子溫度升至 120℃，需冷卻至 60±2℃，避免膠料焦燒。

? 定制方案：

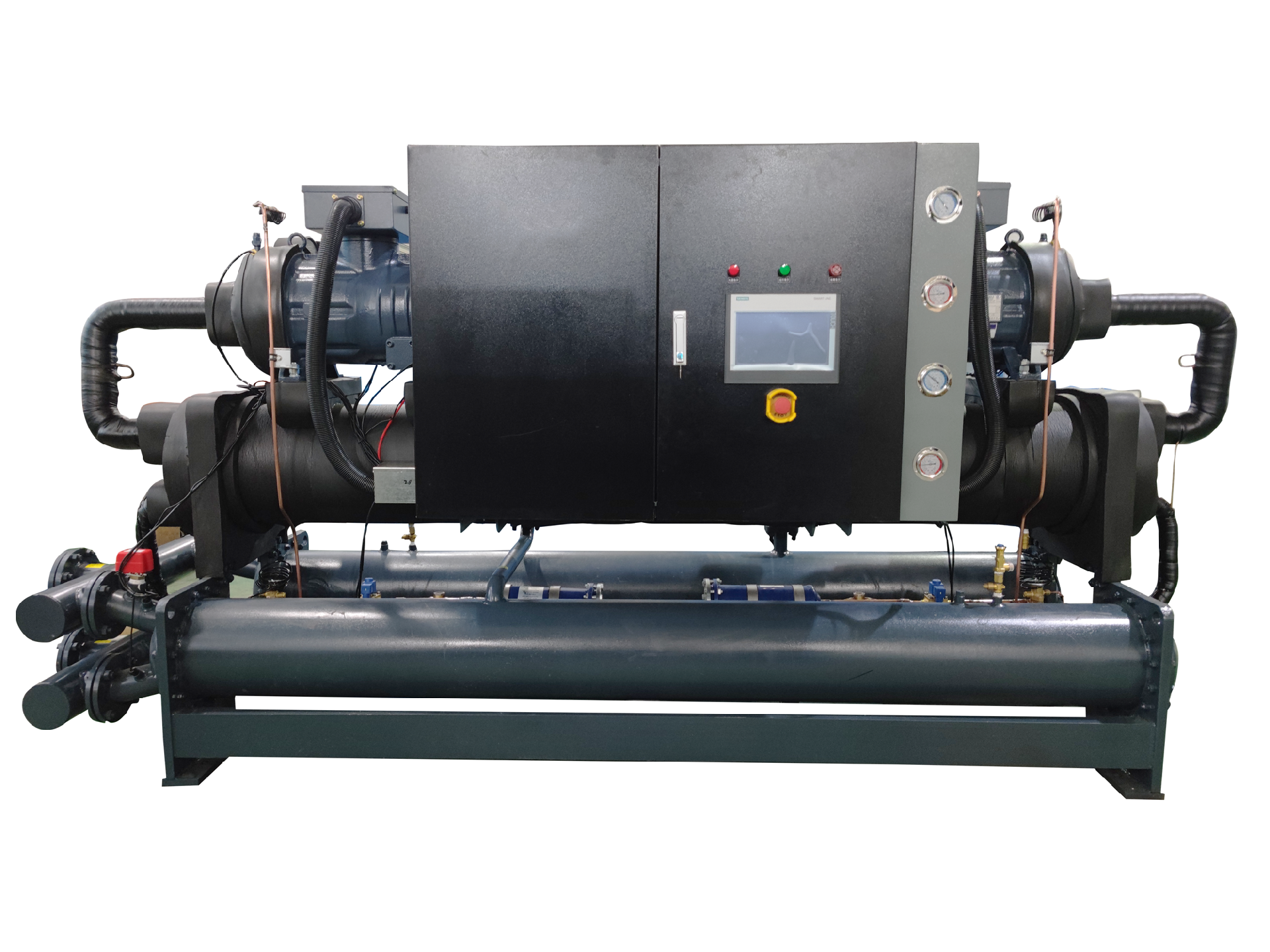

? 采用水冷式螺桿冷水機（制冷量 100-500kW），為轉子和機筒提供 25±1℃冷卻水，總流量 100-500m3/h；

? 轉子內部采用軸向鉆孔冷卻（孔徑 10-15mm），水流速≥2m/s，確保溫度均勻（溫差≤2℃）；

? 與密煉機聯動，根據煉膠階段（塑煉→混煉→排膠）自動調整冷卻水量（混煉階段增加 30% 流量）。

1. 開煉機冷卻

? 核心挑戰：開煉機輥筒（直徑 300-600mm）在煉膠時溫度升至 80℃，需冷卻至 50±1℃，溫度不均會導致膠料輥距偏差（≥0.1mm）。

? 定制方案：

? 采用風冷式冷水機（制冷量 30-100kW），輥筒內部通冷卻水（流速 1.5m/s），水溫控制精度 ±0.5℃；

? 輥筒表面鍍鉻（硬度≥HRC55），內部流道螺旋分布（確保軸向溫差≤1℃）；

? 配備溫度傳感器（嵌入輥筒內部），與冷水機形成閉環控制（偏差超 2℃時報警）。

（二）硫化成型：模具冷卻與性能保障

1. 輪胎硫化機冷卻

? 需求：輪胎硫化機（合模力 1000-5000kN）的模具需維持 150±0.5℃，冷卻水路需快速移除硫化反應熱（每輪胎散熱量 50-200kW）。

? 方案：

? 采用高壓螺桿冷水機（制冷量 200-1000kW），供水壓力 1.0-1.5MPa，為模具提供 30±1℃冷卻水；

? 硫化模具采用分區冷卻設計（胎面、胎側、胎圈獨立供水），熱點區域水流速提升至 3m/s；

? 與硫化機 PLC 聯動，根據輪胎規格（12-22 英寸）自動調整冷卻時間（大規格輪胎延長 20%）。

1. 橡膠制品硫化冷卻

? 需求：O 型圈、密封件等小型橡膠制品硫化后需冷卻至 50℃以下，冷卻不足會導致尺寸收縮超標（≥3%）。

? 方案：

? 采用渦旋式冷水機（制冷量 20-100kW），通過冷卻板和噴淋裝置雙重冷卻，降溫速率≥5℃/min；

? 硫化模具內置冷卻孔（直徑 2-3mm，間距 10-15mm），確保熱量快速導出；

? 冷卻系統與硫化機同步運行，制品出模后立即進入冷卻工位（冷卻時間≥硫化時間的 50%）。

（三）橡膠擠出與制品加工：定型冷卻與尺寸控制

1. 橡膠擠出冷卻

某密封條廠采用該方案后，制品直線度偏差從 3mm/m 降至 0.5mm/m，合格率提升至 99%。

? 核心挑戰：橡膠密封條、膠管擠出（速度 10-50m/min）后需通過冷卻水槽降溫至 60℃以下，冷卻不均會導致制品變形（翹曲度≥2mm/m）。

? 定制方案：

? 采用開放式冷水機組 + 冷卻塔組合，制冷量 50-300kW，水槽水溫控制在 15±1℃；

? 冷卻水槽分三段控溫（25℃→20℃→15℃），配備噴淋裝置和擠壓輥（去除表面水分）；

? 與擠出機聯動，根據制品截面尺寸（直徑 5-100mm）自動調整冷卻水量和水槽長度。

1. 橡膠貼合冷卻

? 需求：橡膠與織物、金屬骨架貼合時，熱壓輥（溫度 120℃）需冷卻至 80±1℃，溫度波動會導致粘合強度下降（≥1N/cm）。

? 方案：

? 采用水冷式冷水機（制冷量 50-200kW），熱壓輥內部通冷卻水（流速 1.2m/s），水溫控制在 30±1℃；

? 輥面采用導熱硅膠涂層（厚度 0.5mm），確保溫度均勻性（溫差≤1℃）；

? 系統配備壓力補償裝置（維持進水壓力 0.3±0.02MPa），避免因管路阻力變化影響流量。

三、運行管理與維護策略

（一）防腐與介質管理

1. 材質選擇與防護

? 硫化車間：換熱器、管道選用 316L 不銹鋼（耐硫化氫腐蝕），密封件為氟橡膠（FKM），耐溫≥150℃；

? 煉膠車間：采用 304 不銹鋼管道，閥門選用鑄鋼材質（內襯耐磨橡膠），避免使用銅材質（會加速橡膠老化）；

? 定期防腐：每年對設備外表面進行除銹涂漆（環氧底漆 + 聚氨酯面漆，干膜厚度≥150μm）。

1. 冷卻介質處理

? 開放式系統：使用軟水（硬度≤100mg/L），添加阻垢劑（如聚羧酸，濃度 50-100ppm）和殺菌劑（季銨鹽）；

? 封閉式系統：采用乙二醇溶液（濃度 30%），添加抗氧劑和硫抑制劑（防止硫化氫腐蝕）；

? 炭黑過濾：冷卻系統入口安裝自清潔過濾器（精度 100μm），每班次清理 1 次濾渣。

某橡膠企業通過精準的材質匹配，冷卻系統平均壽命從 4 年延長至 8 年，年維護成本降低 45%。

（二）防堵塞與清潔維護

1. 過濾系統設計

? 一級過濾：總進水口安裝自動反沖洗過濾器（精度 100μm），壓差≥0.1MPa 時自動清洗；

? 二級過濾：硫化模具支路加裝 Y 型過濾器（精度 50μm），精密冷卻部位安裝袋式過濾器（精度 20μm）；

? 定期清洗：每周更換濾袋，每月用高壓水沖洗換熱器（壓力 5-10MPa），清除炭黑和橡膠顆粒。

1. 模具水路維護

? 日常維護：每次模具更換后用壓縮空氣吹掃水路（壓力 0.6MPa），檢查有無堵塞或泄漏；

? 定期疏通：每月對模具細小流道進行化學清洗（5% 檸檬酸溶液循環 30 分鐘）；

? 檢測方法：采用流量?jī)x檢測各水路流量（偏差≤10%），確保冷卻均勻性。

某輪胎廠通過完善過濾系統，模具水路堵塞故障從每月 4 次降至 0.5 次，設備利用率提升 12%。

（三）節能運行與成本優化

1. 負荷匹配策略

? 變頻控制：根據設備運行狀態（如硫化機開合模、密煉機轉速）自動調整壓縮機轉速（30-50Hz），部分負荷時節能 30%-40%；

? 余熱回收：利用硫化機高溫回水（60-80℃）加熱軟化水（從 20℃升至 50℃），用于膠料預熱和車間供暖；

? 某橡膠廠應用后，冷水機年耗電量下降 40 萬度，電費節約 32 萬元。

1. 智能運行管理

? 錯峰用電：在電網谷段（0:00-8:00）制備冷水并儲存（蓄冷罐容量 200-500m3），高峰時段減少機組運行；

? 群組控制：多臺冷水機并聯運行時，根據總冷量需求智能啟停（如 5 臺機組實現 20%-100% 負荷調節）；

? 遠程監控：通過工業互聯網平臺實時監控設備狀態，實現故障預警和遠程診斷。

四、典型案例：橡膠產業園冷卻系統設計

（一）項目背景

某橡膠產業園（含 3 家輪胎廠、5 家橡膠制品廠、2 家密封件廠）需建設集中冷卻系統，服務于 20 臺密煉機、15 臺硫化機、10 條擠出線，要求系統總制冷量 8000kW，單位產品冷卻能耗≤0.6kWh/kg，年運行時間 7200 小時。

（二）系統配置

1. 分區冷卻架構：

? 煉膠區：8 臺 500kW 螺桿冷水機（6 用 2 備），供應 25±0.5℃冷卻水，總循環水量 4000m3/h；

? 硫化區：6 臺 800kW 高壓冷水機，服務硫化模具，水溫控制 30±1℃；

? 擠出區：5 臺 300kW 開放式冷水機組，配套冷卻塔，滿足擠出冷卻需求。

1. 節能與管理設計：

? 全系統采用變頻控制（水泵、壓縮機均變頻），根據實時負荷動態調整（響應時間≤30 秒）；

? 安裝能源管理系統，按廠區計量能耗，實現負荷優化分配和故障預警；

? 余熱回收系統（回收硫化機余熱），用于膠料預熱和園區供暖（年節約標準煤 1500 噸）。

（三）運行效果

? 產品質量：輪胎硫化均勻度提升，耐磨性能提高 10%，橡膠制品尺寸合格率達 99%；

? 生產效率：密煉機煉膠周期縮短 5%，硫化機利用率提升 15%，產業園總產能增加 12%；

? 成本控制：?jiǎn)挝划a(chǎn)品冷卻能耗降至 0.45kWh/kg，年總節能效益 800 萬元，投資回收期 3 年。

橡膠行業的冷水機應用，是 “精準溫控” 與 “耐腐耐磨” 的有機結合，它不僅能保障橡膠制品的物理性能和尺寸精度，更能通過節能設計和智能管理降低生產成本。隨著橡膠行業向高性能、綠色化發展（如環保輪胎、特種橡膠），冷水機將向 “更高精度控溫（±0.5℃）、防結垢強化、零排放冷卻” 方向發展。
